產品型號：YHS-100L
詳細說明

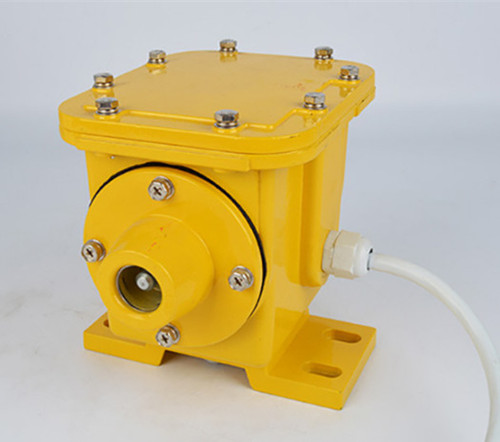

縱向撕裂開關YHS-100L
簡介：
● 在輸送帶出現由于撕裂、戳破、鉸結處損害或銳利物凸出皮帶時，撕裂開關能給監視人員提供聯鎖報警信號或關掉輸送機，zui大限度減少輸送帶的損害。
● 縱向防撕裂開關在安全運行輸送系統里是不可缺少的保護裝置，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。，其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等。
縱向撕裂開關YHS-100L應用范圍
● 帶式輸送機
產品特點
● 堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝
● 結構簡單牢固，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，不需維護
● 整體式蓋板設計，易于接線及維修
● 大容量開關觸點，即可觸發開關
撕裂開關型號
KBZL-220、THZL-B-II
THZL-B-I、HFZL-L
THZL-A-II、THZL-A-I
GDZS-B、JSB/GDZS-B、
JSB/GDZS-C、YHS-100L
技術規格
● 環境溫度：-30度~+75度
● 動作行程：10±2 mm
● 觸點容量：2個SPDT 400V/10A
● 復位方式：手動
● 防護等級：IP65
● 動作力：5 kg
● 可靠性：50萬次
縱向撕裂開關YHS-100L工作原理
撕裂開關成對安裝在傳送帶兩側，由兩段乙烯外套的航空鋼絲繩鏈接起來。航空鋼絲繩的一段yong久固定在支撐托架上，另一端鏈接在撕裂開關的拉環，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，兩段航空鋼絲繩在傳送帶下形成一個監控面，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條航空鋼絲繩時，航空鋼絲繩拉動撕裂開關拉環使
其動作，撕裂開關發出警報信號或停機信號。
縱向撕裂開關YHS-100L安裝與使用
● 開關平衡地安裝在機架固定支架上
● 將開關以成對的形式安裝在膠帶兩側,用鋼絲繩將兩個開關拉環連接
● 并用吊環鋼絲繩的走式與膠帶平行
● 拉繩動作力應適宜，以確保開關可靠復位
● 一條膠帶可安裝多對開關
，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。傳真：0537-2228358
