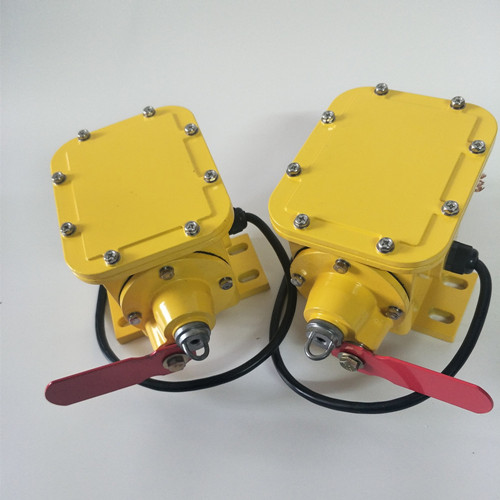

產品名稱：防撕裂控制器XTD-SLGZ-140L

產品型號：XTD-SLGZ-140L

所屬類別：撕裂開關 > 防撕裂控制器

發布時間：2019-10-25

已獲點擊：23

詳細說明

防撕裂控制器XTD-SLGZ-140L

在輸送帶出現由于撕裂、戳破、鉸結處損害或銳利物凸出皮帶時，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸等過程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，撕裂開關能給監視人員提供聯鎖報警信號或關掉輸送機，盡量限度減少輸送帶的損害。

防撕裂控制器XTD-SLGZ-140L，縱向防撕裂開關在安全運行輸送系統里是不可缺少的保護裝置，其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等。

工作原理

 撕裂開關成對安裝在傳送帶兩側，由兩段乙烯外套的航空鋼絲繩鏈接起來。航空鋼絲繩的一段永 固定在支撐托架上，另一端鏈接在撕裂開關的拉環，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，兩段航空鋼絲繩在傳送帶下形成一個監控面，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條航空鋼絲繩時，航空鋼絲繩拉動撕裂開關拉環使
其動作，撕裂開關發出警報信號或停機信號。

防撕裂控制器XTD-SLGZ-140L應用范圍

帶式輸送機

產品特點

堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝

結構簡單牢固，不需維護

整體式蓋板設計，易于接線及維修

大容量開關觸點，即可觸發開關

技術規格

環境溫度：-30度~+75度

動作行程：10±2 mm

觸點容量：2個SPDT 400V/10A

復位方式：手動

防護等級：IP65

動作力：5 kg

可靠性：50萬次
防撕裂控制器XTD-SLGZ-140L安裝與使用

開關平衡地安裝在機架固定支架上

將開關以成對的形式安裝在膠帶兩側,用鋼絲繩將兩個開關拉環連接

并用吊環鋼絲繩的走式與膠帶平行

拉繩動作力應適宜，以確保開關可靠復位

一條膠帶可安裝多對開關

智能速度檢測儀XTD-DFC-D30

XTD-ELS-C2雙向拉繩開關

XTD-CLB-A1兩級跑偏開關

XTD-DS8-PT堵煤開關

山東卓信主營產品：

A.工業自動化傳感器系列：

電感式接近開關、電容式接近開關、磁感應接近開關、霍爾傳感器、光電開關，磁性開關，礦用開關，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。，位置傳感器

B.帶式輸送機自動保護裝置系列：

雙向拉繩開關、雙向平衡拉繩開關、兩級跑偏開關，料流檢測器，溜槽堵塞檢測器、速度打滑檢測器、阻旋式料位控制器，縱向撕裂開關，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，拉線開關、防偏開關、耐高溫行程開關。

C.天車防撞儀系列：

激光防撞儀、聲光報警器、多功能報警器。

D.凸輪控制器系列：

電子凸輪控制器、電子主令速比控制器、主令開關。
