速度傳感器

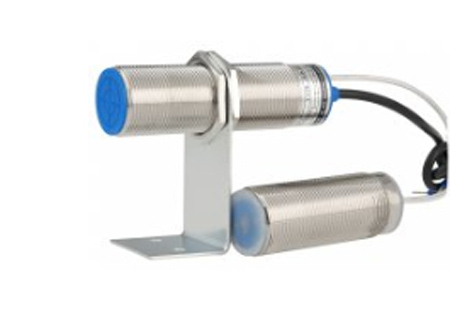

SZMB-18-01速度傳感器 傳感器的信號輸出電纜為兩芯線，兩根芯線分別與“信號地"和“IN+"相接，可互換，層與儀表機殼相接。

接線：

一、SZMB-18-01 概述：

       磁電傳感器，磁阻式轉速傳感器,SZMB-01磁電轉速傳感器，能將轉角位移轉換成號供計數器計數，只要非接觸就能測量各種導磁材料如：如齒輪、葉輪、帶孔（或槽、螺釘）圓盤的轉速及線速度。傳感器具有：體積小、結實可靠、壽命長、不需電源和潤滑油等優點，與一般二次儀表均可配用。

     磁阻式轉速傳感器,SZCB-01磁阻式轉速傳感器采用電磁感應原理實現測速，在傳感器前端繞有線圈，其外形圖見圖一，其安裝如圖二所示，當齒輪旋轉時，通過傳感器線圈的磁力線發生變化，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數，就能測出齒輪的轉速。該傳感器外殼使用不銹鋼，輸出信號強，抗干擾性能好，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。

   磁阻式轉速傳感器,SZMB-01磁電式轉速傳感器,每只,磁性轉速傳感器,采用電磁感應原理實現測速，在傳感器前端繞有線圈，當齒輪旋轉時，通過傳感器線圈的磁力線發生變化，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數，就能測出齒輪的轉速。該傳感器具有：體積小、結實可靠、壽命長、不需電源和潤滑油等優點，與一般二次儀表均可配用。外殼使用不銹鋼，輸出信號強，抗干擾性能好，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。SZMB-01磁電式轉速傳感器由于采用了新型工藝和特殊材料，傳感器靈敏度優于國內同類產品，該傳感器可與SZC 系列智能轉速表配套。傳感器外殼為M16×1 不銹鋼管,前端為3.5 純鐵，內裝線圈等并由環氧樹脂封裝。 傳感器引出線采用X12K4P 航空插頭座，其插座部份經車圓后與不銹鋼螺紋管封裝，并將四個接線端對接，因此插頭引出線可接至任意相鄰二端。

二、SZMB-18-01 工作原理：

    使用時應在被測量轉速的軸上裝一齒輪（正、斜齒輪或帶槽圓盤都可以）將傳感器安裝在支架上，調整傳感器與齒輪頂之間隙為1mm左右。

    當軸旋轉時帶動齒輪旋轉，根據電磁感應的原理在傳感器內部線圈的兩端產生一個脈沖信號，軸轉動一圈時就產生在Z個電壓脈沖信號，根據下式：

                   F＝（n/60）×Z

式中：F為頻率     Hz／秒

      n為被測軸轉速   轉／分

      Z為齒輪齒數

    當齒輪齒數為60時，就把軸的每分種轉數n轉化成頻率為F的電壓脈沖信號，將此信號送到SZC系列智能轉速表中，就可以反應出軸的轉速。

     SZMB-01磁阻式傳感器采用電磁感應原理來達到測速目的，具有輸出信號大，抗干擾性能好，不需外接電源，可在煙霧，油氣，水氣等惡劣環境中使用。

齒輪材料：應采用導磁率強的金屬材料

齒形：成漸開線齒形是zui合適的齒形，用大模數的齒形或用的齒形將會產生巨大的波形畸變，這將會妨礙精確的測量，如果主軸有軸向移動，則要注意磁極的應處在齒輪的位置上

齒輪模數：2～4

齒寬：大于5mm

三、SZMB-18-01 技術參數：

1 直 流 電  阻：200&plun;15Ω(25℃)

2 測速齒輪形式：模數2 ~ 4（漸開線齒輪）

3 工 作 溫  度：-10 ~+120℃

4 抗   振   動：20g

5 螺 紋 規  格：Φ16傳感器（M16×1）

6 重        量：約120g

7 轉速與輸出電壓關系(傳感器與齒輪間隙為0.8mm,傳感器輸出電壓為峰峰值)我公司生產的60-12X測速傳感器速度傳感器，60-23P非接觸欠速開關、失速開關、低速開關，安裝注意事項編輯 (1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭。 (2)報警器的安裝高度一般應在180cm以上，以便于維修人員進行日常維護。 (3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。 (4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。 (5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。，BIM-G18-Y1-S926皮帶機9m速度檢測傳感器，CRN-02磁阻傳感器 齒輪速度傳感器，BIM-G18-Y1-S926皮帶機9m速度檢測傳感器，CPAIII-12斷鏈保護器 鏈條保護器，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，CS-1-M16轉速傳感器，CS-2-M16 ,CS-3-M16磁電轉速傳感器，CS202F磁電式速度傳感器，EBSP-70速度開關，ESRB-100電子速度傳感器，F2-NB12R速度傳感器防爆型IP65，GCS6-SC速度傳感器，GRB-1270型速度傳感器，GSC10礦用本安型速度傳感器，GSG10（A）-礦用本安型旋轉速度傳感器，GSH900位置旋轉速度傳感器為防爆澆封型，HCH-M16-C43T-HL-JG速度傳感器，FYH-02欠速開關、失速開關、速度，GRB-1270型速度傳感器，GSC200智能速度傳感器，GTS211B-N-16G，GTS211B-N-16-速度傳感器，PS05-NP速度傳感器、齒輪傳感器，安裝注意事項編輯 (1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭。 (2)報警器的安裝高度一般應在180cm以上，以便于維修人員進行日常維護。 (3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。 (4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。 (5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。，PL60打滑傳感器欠速開關，QZY1微電腦超速開關QZY1-0.19.9，QZY1-199，SK-F-K7速度傳感器，SL-I零速開關 斷鏈保護裝置，SS-SY速度檢測儀 打滑開關，SZMB-9磁電轉速傳感器，TKHE-防水防油轉速傳感器，VA15-III欠速開關，防爆速度傳感器CSA71M-3010PK，防水0296-200FR1B工業速度傳感器，高速型XSAV12801防爆速度開關，戶外欠速開關HQZS-001SPT，膠帶速度SYLH-III-AC220V3A1ms，零速開關XZ2-A 速度開關AC220V，耐高溫I521A-IA3010-ZPKG速度傳感器，速度傳感器HQS-1628TGSC，速度傳感器SJ30M-A10KA，速度檢測儀HQ-F80S-JL防爆型，速度開關XSAV12801，XSAV12373（高速型），旋轉探測儀XSA-V12373，轉速監控儀MK21-122EX0-R，轉速傳感器等各種規格型號的打滑速度開關，產品規格齊全，價格合理，歡迎選購！銷售熱線15163766288,13105476669

產品質量承諾：

1、產品的制造和檢測均有質量記錄和檢測資料。

2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

卓信電氣選型網站：http://m.renkuo.cn

產品價格承諾：

1、為了保證產品的高可靠性和先進性，山東卓信生產的產品選材均選用高端原材料生產。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以合理優惠的價格提供給貴方。

產品交貨期：一般常規格產品，款到發貨，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

產品售后承諾：產品售出，后續會為客戶提供優質的售后服務保障，出現任何問題可以與我公司售后聯系！
