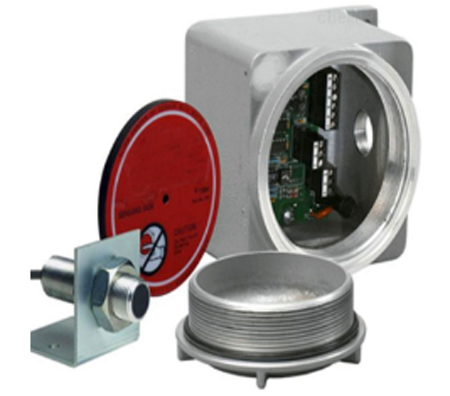

旋轉探測儀 速度開關

R－II型旋轉探測儀 速度開關俗稱低速開關、速度開關、亦稱轉動傳感器、打滑保護裝置。該產品對電機及機械傳動裝置常出現的堵轉、卡轉、超載、慢轉，皮帶打滑、傳動鏈（帶）脫落、傳動軸斷裂等電氣及工藝出現的故障均能及時的處理。可起到保障生產，維護設備的作用。

R－II型旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片(參見圖一)。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，安裝注意事項編輯 (1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭。 (2)報警器的安裝高度一般應在180cm以上，以便于維修人員進行日常維護。 (3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。 (4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。 (5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。，被傳動軸上的檢測片也隨之轉動。低速開關接收到檢測片的均勻間隔脈沖信號，此時低速開關為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見圖二)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，R－II型速度開關將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內(5秒)未接收到轉動信號，旋轉探測器將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備 (此產品接收檢測片轉動信號與電機大小無關)。



 R-II特點



&miot;結構簡單實用、性能穩定可靠



&miot;防塵、防震、防潮



&miot;體積小、重量輕、壽命長



&miot;輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統



&miot;性價比高，安裝方便，免維護



&miot;特別適用于生產環境惡劣的場所



 技術參數



工作電源：24VC&plun;15



繼電器電流：≤



絕緣電阻：＞500MΩ



輸出信號：開關量信號



環境溫度：-20℃~+60℃



環境濕度：≤90



外型尺寸：Φ38×115mm



重    量：0.5Kg



防護等級：IP66



檢測速度范圍：1~200轉/分



跳脫時間：5秒



響應時間：<2mS



檢測間距H2：≤8mm



zui小工作距離H1：≥20mm



R-II 安裝說明



所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、等都應在其被傳動處(機器尾端)進行安裝，見圖一。



注意：圖一中低俗開關的安裝位置視具體情況而定，不必拘泥于此圖，在不影響正常工作的前提下只要滿足&lquo;單位時間內給間隔均勻的脈沖信號&rquo;這個條件即可。



機械安裝工序：



    l、拆下端蓋，在端蓋鉆≥Φ12孔，在端蓋下部鉆Φ5.l孔、攻絲M6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架



    2、在軸頭上鉆Φ5.1孔，攻絲M6、深10-15mm



    3、旋緊雙頭螺桿



    4、裝端蓋



    5、裝檢測片，H1≥20mm并用螺母固定



    6、安裝低俗開關、調整H2=4mm



    有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況只需將檢測片制作成匝形固定在軸頭上即可(請注意檢測片的平面與R-II欠速開關的平面保持平行。如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請特別注意H1的距離)。



電器接線：R&mash;II型旋轉探測儀和中間繼電器串聯使用（見圖二）。中間繼電器線圈耐壓12VC，電流。



檢測片：材料普通鐵皮，葉片數量為2葉，檢測片尺寸l00×10×2mm。



跳脫時間參考公式：T＞［60秒×1.1（恒定值）］&ivie;檢測片數&ivie;被傳動轉數（X轉/分鐘）。



注意事項



l、嚴禁未接中間繼電器直接串接24VC電源，如因直接串接24VC電源造成本產品損壞屬&lquo;人為損壞&rquo;，不在免費保修范圍內。



2、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請特別注意H1的距離。



3、H2的安裝距離zui好在4mm左右，防止外部原因造成H2變動。



4、露天安裝R－II－2型產品盡可能安裝防雨罩，可延長本產品使用壽命。



 配件說明



標配：Φ6雙頭螺桿、并帽螺絲、墊片、檢測片、12VC中間繼電器。我公司生產的60-12X測速傳感器速度傳感器，60-23P非接觸欠速開關、失速開關、低速開關，安裝注意事項編輯 (1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭。 (2)報警器的安裝高度一般應在180cm以上，以便于維修人員進行日常維護。 (3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。 (4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。 (5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。，BIM-G18-Y1-S926皮帶機9m速度檢測傳感器，CRN-02磁阻傳感器 齒輪速度傳感器，BIM-G18-Y1-S926皮帶機9m速度檢測傳感器，CPAIII-12斷鏈保護器 鏈條保護器，CS-1-M16轉速傳感器，CS-2-M16 ,CS-3-M16磁電轉速傳感器，CS202F磁電式速度傳感器，EBSP-70速度開關，ESRB-100電子速度傳感器，F2-NB12R速度傳感器防爆型IP65，GCS6-SC速度傳感器，GRB-1270型速度傳感器，GSC10礦用本安型速度傳感器，GSG10（A）-礦用本安型旋轉速度傳感器，GSH900位置旋轉速度傳感器為防爆澆封型，HCH-M16-C43T-HL-JG速度傳感器，FYH-02欠速開關、失速開關、速度，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，GRB-1270型速度傳感器，GSC200智能速度傳感器，GTS211B-N-16G，GTS211B-N-16-速度傳感器，PS05-NP速度傳感器、齒輪傳感器，PL60打滑傳感器欠速開關，QZY1微電腦超速開關QZY1-0.19.9，QZY1-199，SK-F-K7速度傳感器，SL-I零速開關 斷鏈保護裝置，SS-SY速度檢測儀 打滑開關，SZMB-9磁電轉速傳感器，TKHE-防水防油轉速傳感器，VA15-III欠速開關，防爆速度傳感器CSA71M-3010PK，防水0296-200FR1B工業速度傳感器，高速型XSAV12801防爆速度開關，戶外欠速開關HQZS-001SPT，膠帶速度SYLH-III-AC220V3A1ms，零速開關XZ2-A 速度開關AC220V，耐高溫I521A-IA3010-ZPKG速度傳感器，速度傳感器HQS-1628TGSC，速度傳感器SJ30M-A10KA，速度檢測儀HQ-F80S-JL防爆型，速度開關XSAV12801，XSAV12373（高速型），旋轉探測儀XSA-V12373，轉速監控儀MK21-122EX0-R，轉速傳感器等各種規格型號的打滑速度開關，產品規格齊全，價格合理，歡迎選購！銷售熱線15163766288,13105476669
