產品名稱：THZL–A-II皮帶縱向撕裂開關

產品型號：THZL–A-II

所屬類別：撕裂開關 > 縱向撕裂開關

詳細說明

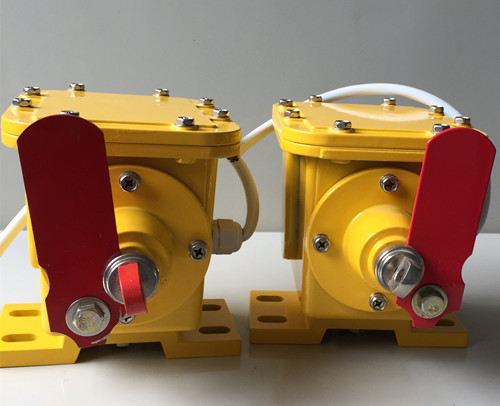

THZL–A-II皮帶縱向撕裂開關

名稱：皮帶縱向撕裂開關、皮帶撕裂保護裝置

型號：THZL–B-II、THZL–A-II、THZL–B-I、THZL–A-I

撕裂開關是檢測輸送帶縱向撕裂并報警的一種保護裝置，可用于在輸送帶發生撕裂時自動觸發緊急停機。

概述

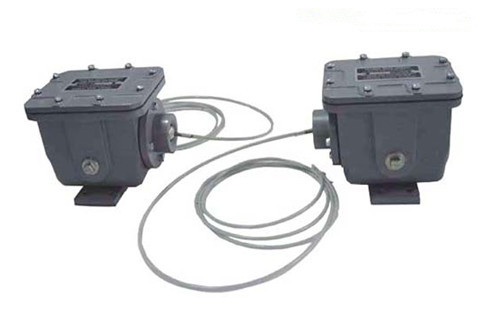

THZL–A–II型縱向撕裂檢測器用于帶式輸送機膠帶縱向撕裂的保護。感知器安裝在膠帶下面，在膠帶被異物劃漏，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，破損情況下告警，膠帶縱向撕裂屬于惡性事故，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，任其發展將造成嚴重損失。本系列檢測器可以對膠帶運行進行連續監測，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。，當縱向撕裂故障出現時，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，能及時發出停機信號，防止故障擴大。

使用條件
1. 海拔高度低于2000m
2. 環境溫度：-35℃—+60℃

3. 相對濕度：不大于95％

4. 防護等級：IP67
5. 供電電源：電控箱AC220V 50Hz

6. 輸出接點數量：一組轉換觸點

7. 輸出接點容量：AC220V 5A

8. 絕緣電阻：≤20MΩ
9. 絕緣電壓：AC1000V試驗1分鐘

10. 可靠性：次
