產品型號：ZL-A-II
詳細說明

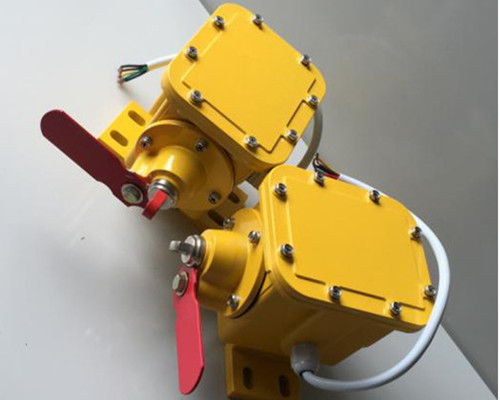

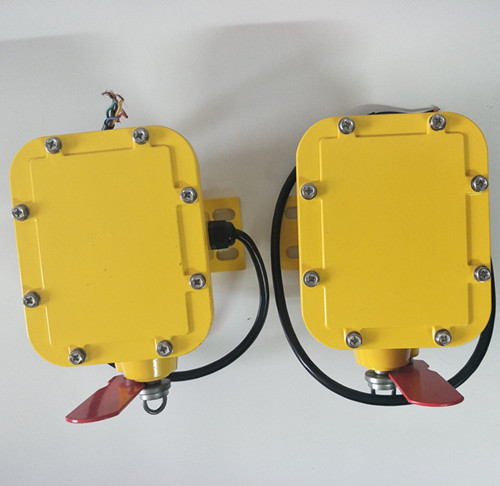

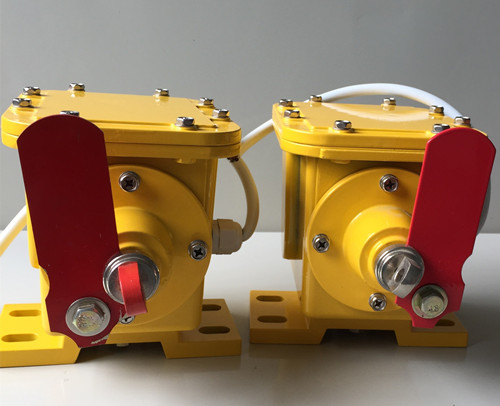

ZL-A-II縱向撕裂檢測器
型號：ZL-A-II、ZL-A-I
產品名稱：縱向撕裂保護裝置、撕裂開關
縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。
ZL-A-II縱向撕裂檢測器技術參數
1、鑄鋁殼體防塵、防雨、適合室內外安裝；
2、開關額定值為20A／125，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，250V或480VAC；
3、開關可根據需要接成常開或常閉形式；
4、只需用0.9kg作用力即可觸發開關。
檢測撕裂有效率為98％
防護等級IP67，高密封
容 量380V,5A
動作力98～196N
控制信號延時范圍1～10秒
安裝與調試
撕裂開關設置在受料段膠帶下緩沖托輥之間。
1.按圖所示安裝支架和撕裂開關，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，FSZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，撕裂開關的拉環要與膠 帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。
2.掛上攔索：一端穿過撕裂開關的拉環用索扣扣死，另一 端穿過對方撕裂開關支架中間的圓孔待用。
3.安裝好二只撕裂開關和掛兩條攔索。再加30度彎角處把 兩條攔索扣在一起，但不能扣死。
4.收緊雙方支架中間孔內的攔索然后扣死索扣。
5.測試攔索的松緊：一般作用在0.9kg即可觸發開關為宜。
6.膠帶在荷載下沉時要與纜繩保持5mm～10mm即可。
輸送機安全保護
ZL-A-I,ZL-A-II,ZL-B-I,ZL-B-II縱向撕裂開關
YHDL-2、YHZL、ZL-A、ZL-B、YHZL-2、
SL-A、SL-B、SLKG-200HL、PDSL-160K/HB、
HFS-A、HFS-B，YPSL-A，YPZLD-10A、
SLKG-120-25、ZXSL-A-II、ZXSL-A-I、
ZXSL-B-II、ZXSL-B-I、FSZL防撕裂開關
ZL-A-II縱向撕裂檢測器,縱向撕裂開關
，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸等過程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。傳真：0537-2228358
