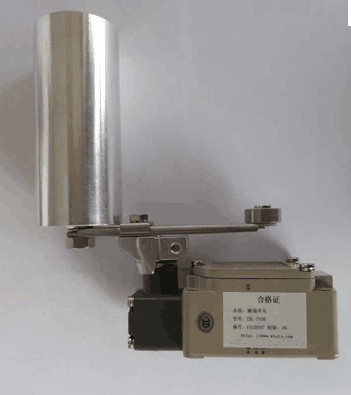

ZXL-703H防偏開關 兩級跑偏開關
ZXL-703H防偏開關用于皮帶跑偏檢測可固定在輸送機縱梁的頂部或底部，通常安裝在皮帶兩端距頭部或尾部滾筒0.3～2米的地方。皮帶跑偏后，迫使動作臂偏離，觸動警示微動開關。如果繼續偏離到停機觸點，觸動另一組觸點，輸送機就會保護性停機。
一、主要特點
1、通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部
2、堅固的鑄鋁外殼，防護標準NEMA4，特殊的環境可選特殊的表面處理
3、整體式蓋板易于接線，開關調整方便簡單，不需拆除動作桿就可拆掉蓋板
4、動作桿軸承額定轉速5000轉／分，適用皮帶速度可達6.35米／秒
5、動作桿法向角調節范圍為22.5⪚
6、法向夾角為10度時警示觸點動作，法向夾角為之20度時停機觸點動作。
二、應用范圍
常規皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統
堆垛/取料輸送機
傾斜和梭式輸送機
起重機/挖掘機起重臂限位
裙邊給料機/輸送機
重型極限開關
生產，兩級跑偏開關，防爆兩級跑偏開關，皮帶跑偏開關，防偏開關，位置控制開關，拉線開關，拉繩開關，防爆雙向拉繩開關，雙向平衡拉繩開關等。
參數：電壓：220V/380V/480V,
電流可選：2A、3A、4A、、6A、7A、8A、9A、10A.1
開關信號用于警示，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，兩級跑偏開關是我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。
兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關又稱防偏開關。
兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。
本系列兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。
當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁/不銹鋼制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
注意事項
1、跑偏開關檔輪與皮帶保持垂直。
2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。
3、跑偏開關底座固定牢固。
安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，參考應用單位工藝要求，同時要考慮皮帶與擋輪的間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是警示信號，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，3、4為常閉接點是二級停機信號。
兩級跑偏開關 防偏開關
KPP-12-30,SSG-10-45,SSG-20-35， LLKPT1-12-30,
LLKPT1-10-45,LLKPT1-20-35， JHFP-12-30,JHFP-10-45,
JHFP-20-35，XT-PK,XT-SH,XT-SJ,XT-SL，
YHPK-I,YHPK-II,YHFPK-I,YHFPK-II，BFK-PA301,BFK-PC301,
XT-ZL,XT-ZL-B，PPKG-12-30,PPKG-10-45,PPKG-20-35，
XLPP-Ⅰ、XLPP-Ⅱ、XLPP-Ⅲ、JCPP-Ⅰ、JCPP-Ⅱ、
TPKY-12-30,TPKY-10-45,TPKY-20-35、B-PL4868、ZXL-703H
KS-PKB-20-35、SYKPT1-20-35，SYKPT1-10-45，SYKPT1,12-30
