產地類別 國產

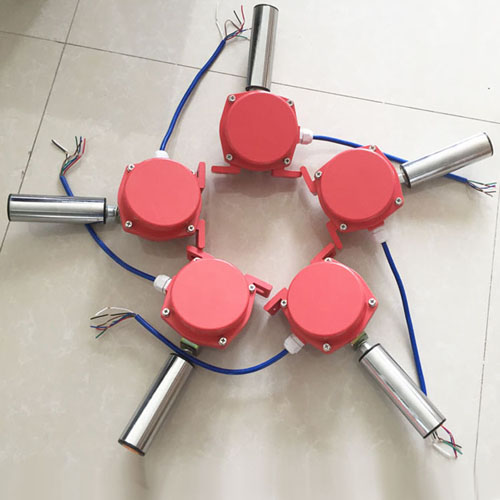

礦用本安型PK1-2B-W皮帶跑偏開關是用于檢測帶式輸送機輸送帶跑偏量的產品, 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50~100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。(注:當輸送機較長時,在輸送機中間位置可每隔30~35米設1對) 4.跑偏開關應通過安裝支架與輸送機中間架連接,開關支架應在輸送機安裝完成后與輸送機機架焊接,跑偏開關與跑偏開關支架用螺栓固定。,對于輸送帶在出現跑偏的情況下起到自動和停機的一種保護裝置。
【詳細說明】
河南焦作卓信礦用本安型PK1-2B-W皮帶跑偏開關制造商跑偏開關設備描述:1、通用的安裝動作臂距皮帶邊緣大約80到150mm。通常安裝在皮帶兩側距頭部或尾部滾筒0.3到2米的地方。皮帶跑偏后,迫使動作臂偏離,觸動SPT微動開關。如果繼續偏離到停機角度,觸動另一組觸點,輸送機就會保護性停機。2、通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。3、堅固的鑄鋁外殼,防護標準IP65,特殊的環境可選特殊的表面處理。4、動作桿軸承額定轉速5000轉/分,適合于皮帶速度小于6.35米/秒。5、動作桿法向角調節范圍為22.5。6、法向夾角為10。時觸點動作,法向夾角為30。時停機觸點動作。7、PK系列兩種跑偏開關的工作性能原理相同,都具有兩種動作功能,動作用于,二級動作用于自動停機。
跑偏開關工作原理當運行中的膠帶發生跑偏現象時,膠帶邊緣帶動立棍旋轉并擠壓使之傾斜,若立棍傾斜角度大于動作角度時,發出一組開關信號,兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置;封閉、防腐、堅固的鑄鋁外殼。防護標準IP65,可在惡劣環境長期工作;兩級跑偏開關不需要在拆除動作桿下,即可拆掉蓋板進行維修;進口動作桿軸承,可長時在轉速4000轉/分下運作;動作角度12°時報警觸點動作,動作角度30°時,即為停機信號輸出。,輸送機在運行中,當皮帶跑偏且與開關立輥接觸時,立輥自轉,若跑偏量繼續加大,則擠壓立輥發生偏移。一級開關信號用于報警,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。,如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機,膠帶機復位正常運行后,立棍自動復位。使用條件: 環境溫度:-40℃~+60℃; 相對濕度:不大于90;大氣壓力:80~110kpa; 海拔高度:不超過2000M;使用壽命:開關動作1萬次; 絕緣電壓:AC1000V試驗歷時1分鐘。河南焦作卓信礦用本安型PK1-2B-W皮帶跑偏開關制造商
