產品名稱：兩級跑偏開關GHLS-12-30、GHLS-10-45
產品型號：GHLS-12-30、GHLS-10-45
發布時間：2014-05-26
已獲點擊：354
品牌/商標：卓信
企業類型：制造商
新舊程度：全新
詳細說明

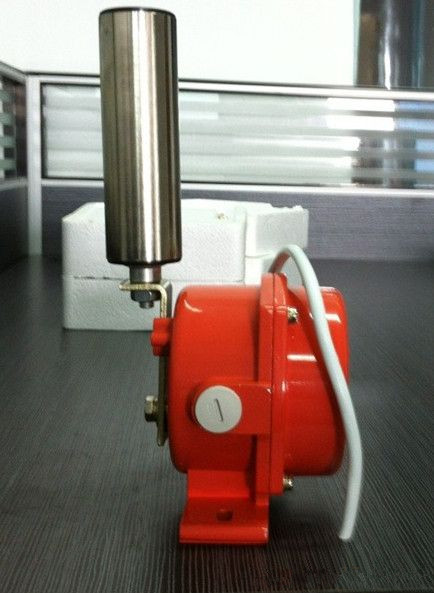

兩級跑偏開關GHLS-12-30、GHLS-10-45
GHLS-12-30、GHLS-10-45、GHPK-20-35兩級跑偏開關
一、概述：
用于輸送機膠帶跑偏的檢測， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，防止由于膠帶跑偏而造成物料溢出等故障；
本機廣泛應用礦山、電力及化工等行業的運輸系統中。
二、型號含義
GH-單位代號
PK-產品代號
口-產品代號
口-單位代號
三、技術參數
1、使用環境條件
a.環境溫度 -30℃～ +50℃
b.相對濕度 不大于85%
2、主要參數見下表
型號\參數
動作角度
根限角度
觸點數量
觸點容量
復位方式
可靠性
復位方式
一級 二級 常開 常閉
GHLS-12-30
12o
30o70o
2
2
AC 380V 5A
自動
>106次
3.5
GHLS-10-45
10o
45o70o
2
2
AC 380V 5A
自動
>106次
3.5
GHPK-20-35 20o 35o 70o 2 2 AC 380V 5A 自動 >106次 3.5
四、結構特點
1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；
2、外殼防護等級達IP65,可在惡劣環境中長期工作；
3、機內采用進口行程開關，觸點容量大、動作靈敏、可靠；
五、工作原理
當運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于一級動作角度時，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于告警或停機。
膠帶機恢復正常運行后，立輥自動復位。
六、安裝調整
1、將跑偏開關固定在支架上，然后安裝在膠帶機架上；
2、立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L=50-100mm；
3、膠帶位于立輥下端1/3處；
4、每100m膠帶可安裝跑偏開關3對(6臺)
兩級跑偏開關GHLS-12-30、GHLS-10-45
，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。傳真：0537-2228358
