工作原理 當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，開關發生一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行，立棍自動復位。
【詳細說明】

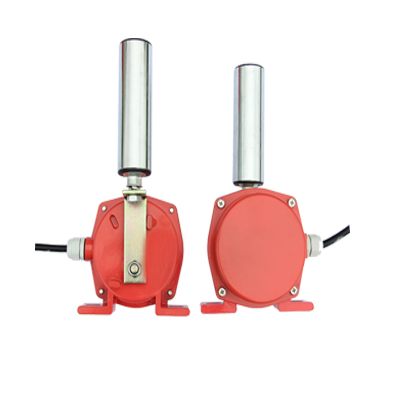

山東卓信生產銷售PK-20-35兩級跑偏開關
PK-20-35兩級跑偏開關的詳細介紹：
結構特性
采用鋁合金鑄殼體，強度高、重量輕開關采用進口的行程開關，觸點容量大，兩級跑偏開關是我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。 兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關又稱防偏開關。 兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 本系列兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。 當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 ，動作靈敏，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，使用壽命長，密封性好，具有防塵、防震、防腐等優點外殼防護等級達IP65，可在惡劣的環境中長期工作。 環境溫度：-30℃~ +50℃；相對溫度：不大于85 型 號 動作角度 極限 角度 觸 點 數 量 觸點 容量 防護 等級 復位 方式 可靠性 重量 （kg） 二級 常開 常閉 YHPK-12-30 12° 30° 70° 2 2 AC380V IP65 自動 復位 ＞106次 3.5 YHPK-10-45 10° 45° 70° YHPK-20-35 20° 35° 70°
安裝調整
將跑偏開關固定在支架上，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，然后在膠帶機架上；立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L=50 100mm 膠帶位于立輥下端1/3處； 每30m膠帶可安裝跑偏開關一對；詳見安裝示意圖。
接線方法
本機出廠時已配接6芯橡電線；長1.2m，芯線上配有線號，用戶可參照圖接線圖。 注：若選購我廠提供的安裝支架，請提供膠帶的槽角。
