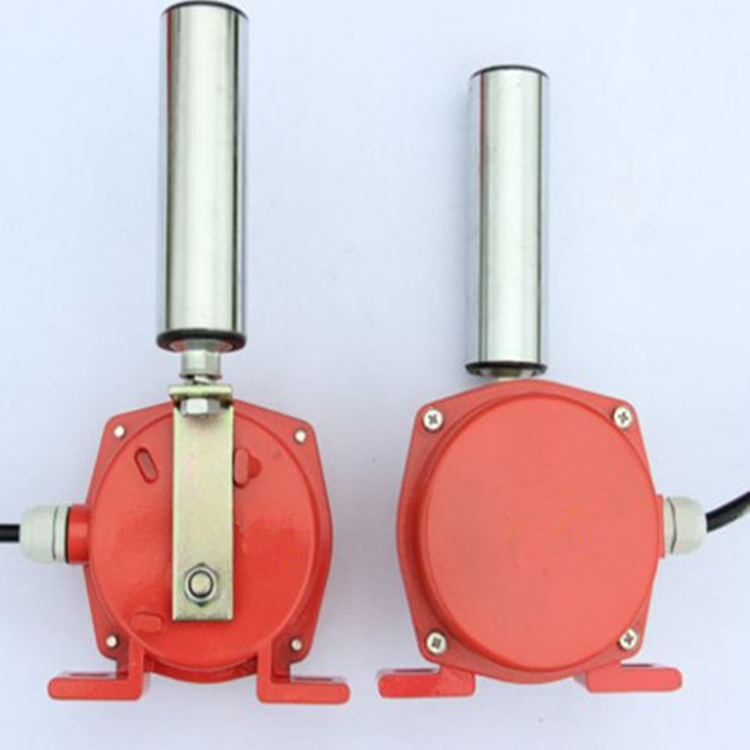

TRKY-20-35兩級跑偏開關用于帶式輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料。卓信現貨，質保一年，咨詢。
【詳細說明】
TRKY-20-35兩級跑偏開關用于帶式輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料
工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，立棍自動復位。
TRKY-20-35兩級跑偏開關結構特性
采用鋁合金壓鑄殼體，強度高，重量輕，開關采用進口的行程開關，觸點容量大、動作靈敏，使用壽命長。密封性好，具有防塵、防震、防防腐等優點，外殼防護等級達IP65，可在惡劣的環境中長期工作。
環境溫度：-30℃~+50℃；相對溫度：不大于85
技術參數
型號
動作角度
極限角度
觸點數量
觸點容量
防護等級
復位方式
可靠性
重量
（kg）
二級
常開
常閉
TRKY-12-30
12?
30?
70?
2
2
AC380V
IP65
自動復位
＞106次
3.5
TRKY-10-45
10?
45?
70?
TRKY-20-35
20?
35?
70?
適用范圍
兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動警示和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
基本原理
1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架，跑偏開關與跑偏開關支架用螺栓固定。
兩級跑偏開關型號：
FPK-12-30,FPK-10-45,FPK-20-35，
TLPK-12-30,TLPK-10-45,TLPK-20-35，
BKPT1-12-30,BKPT1-10-45,BKPT1-20-35，
SSG-12-30,HFKPT1-12-30，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，HFKPT1-10-45，
HFKPT1-20-35，PK-12-30，PK-10-45，
PK-20-35，HFPPKG-12-30,HFPPKG-10-45,
HFPPKG-20-35，SPB-12-30,SPB-10-45,SPB-20-35，
JCPP-I,JCPP-II,JCPP-III，XLPP-12-30,XLPP-10-45,XLPP-20-35，
KPT1A-12-30,KPT1A-10-45,KPT1A-20-35，
KPP-12-30,SSG-10-45,SSG-20-35， LLKPT1-12-30,
LLKPT1-10-45,LLKPT1-20-35， JHFP-12-30,JHFP-10-45,
JHFP-20-35，XT-PK,XT-SH,XT-SJ,XT-SL，
YHPK-I,YHPK-II,YHFPK-I,YHFPK-II，
XT-ZL,XT-ZL-B，PPKG-12-30,PPKG-10-45,PPKG-20-35，
XLPP-Ⅰ、XLPP-Ⅱ、XLPP-Ⅲ、JCPP-Ⅰ、JCPP-Ⅱ、
