雙向拉繩開關可用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，在膠帶運輸機中廣泛應用。 XLLS-J-I雙向拉繩開關接線圖
【詳細說明】
XLLS-J-I雙向拉繩開關接線圖
雙向拉繩開關可用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，在膠帶運輸機中廣泛應用。 XLLS-J-I雙向拉繩開關接線圖 防爆雙向拉繩開關 事故開關 急停拉線開關 雙向拉繩開關生產
山東卓信電氣是一家專門生產雙向拉繩開關，兩級跑偏開關，打滑開關等輸送保護開關生產，我們以&lquo;精益求精，客戶至上&rquo;為宗旨，以品質贏關注，以誠信贏客戶，我們所的產品質保zui少一年，標準包裝，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，量大價優！
技術參數：
1． 使用環境條件
a.環境溫度：-30℃~70℃
b.相對濕度不大于85
2． 主要參數見下表
型 號
動作 角度
極限 角度
動作力（Kg）
輸出方式
負載 電流
復位方式
可靠性
重量（Kg）
常開
常閉
XLLS-J-I 型
15?
60?
10
1
1
自動
≥106次
1.5
XLLS-J-II型
15?
60?
10
1
1
手動
結構特點：
1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP65，可在惡劣環境下長期工作。

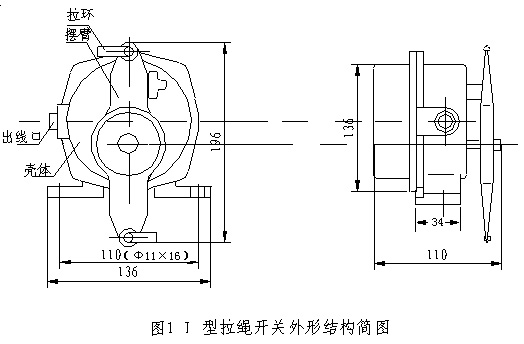

3． 本產品動作靈敏、穩定性高、性能可靠，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，外形結構參見圖1和圖2。
工作原理 當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。
安裝調整

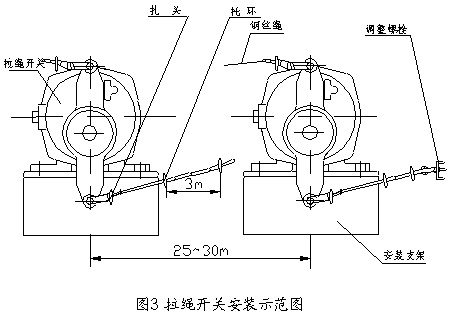

本產品一般安裝在膠帶運輸機沿線兩線機架上，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，詳情參加圖3。
1． 將拉繩開關固定在支架上。
2． 兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。
3． 為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作
產品安裝使用注意事項
1．產品外殼設有接地端子，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，用戶在安裝使用時可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
XLLS-J-I拉繩開關接線圖
3．產品的維修在場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼保持清潔，粉塵堆積厚度不大于3mm。
卓信電氣拉繩開關型號：
LLP3-S、LLP3-Z、JLK2-S、JLK2-Z、JLK4-S、
JLK4-Z、JLKJ-S、JLKJ-Z、LLP4-Z、LLP4-Y、
LLP5-1、KLT2A-1、LLP6-1、LLP6-2、LSF-2、
LSF-1、LLP6A-L、LLP7-I、LLP7-2、XLLS-J-I、
XLLS-J-II、XLLS-F-I、XLLS-F-II、XLLS-P-I、
XLLS-P-II、XLLS--I、XLLS--II、
LXA-01GKH-T1-A、LXA-01GKH-T2-A、
LXA-02GKH-T1-F、LXA-02GKH-T2-F 、
PXA-34KK-A、PCK-II、
