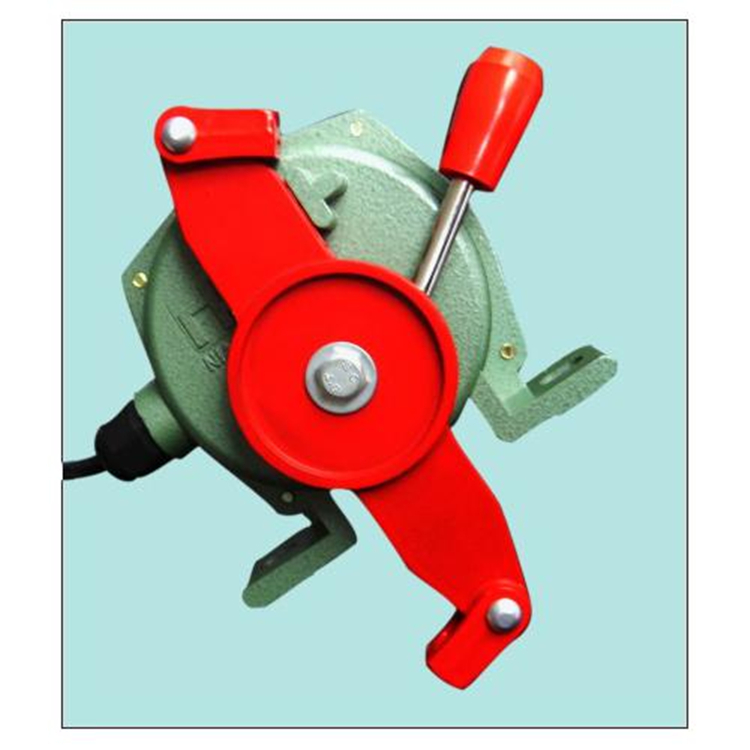

雙向拉繩開關又名雙向拉線開關、皮帶輸送機急停設置、帶式輸送機保護裝置。雙向拉線開關FXK-1-3A是我廠銷售的拉繩開關、所有型號均是自己進行生產、技術進行嚴格把關，確保每次出廠的都是良品。
【詳細說明】
雙向拉繩開關又名雙向拉線開關、皮帶輸送機急停設置、帶式輸送機保護裝置。雙向拉線開關FXK-1-3A是我廠銷售的拉繩開關、所有型號均是自己進行生產、技術進行嚴格把關，確保每次出廠的都是良品。
山東卓信電氣有限公司秉承&lquo;以誠信求生存、以創新求發展、以市場為向導、以技術創新為主體、以管理促效益、以質量贏市場，以服務贏口碑&rquo;的企業理念，攜手與廣大新老客戶共贏美好明天。把客戶的愿望變成現實。 大家有任何關于公司和產品的問題需要咨詢，歡迎隨時我。
拉線開關FXK-1-3A生產
技術參數
雙向拉繩開關報價
雙向拉繩開關應用范圍：
常規皮帶輸送機
梭式輸送機
裙邊式給料輸送機
斗式提升機
包裝生產線
堆料/取料系統，起重機，挖掘機
輪船裝卸系統
水平給料機
基本參數：
開關額定值：10A/500V。
鎖定角度：20?；動作角度20?
拉力：3至8公斤。
具有手動和自動兩種。
防護等級：IP67
結構特點：
拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端
通用的安裝設計使拉線開關既可安裝在輸送機的縱梁頂部也可安裝在其兩側
結構特征與工作原理：
拉繩開關開關采用回轉式凸輪結構，當拉桿手回轉時，凸輪隨之轉動，使微動開關動作， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，輸出開關量，發出警示信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。
雙向拉繩開關摘要：
隨著煤礦生產規模的擴大和生產數字化程度的提高,對煤礦生產的要求也在不斷提高,作為煤礦生產運輸設備的膠帶輸送機,其可靠的運行顯得非常重要。本文以礦用膠帶輸送機常見故障為研究對象,針對目前礦用膠帶輸送機保護種類不全、可靠性低等問題,結合單片機和傳感器技術,對膠帶輸送機的保護系統進行了設計,研究膠帶輸送機打滑、超溫、跑偏、堆煤、煙霧等常見故障的發生機理,設計可行的傳感器檢測方法,通過單片機對膠帶輸送機故障進行警示和控制膠帶輸送機停機及相關保護裝置動作。
安裝說明：
1、拉繩開關成對安裝在皮帶機左右兩側，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×40mm螺栓緊固拉繩開關。
2、拉繩開關每隔40米安裝1臺，其位置應低于皮帶及便于現場工作人員使用。
3、拉繩系在一關臂上，拉繩推薦使用覆塑鋼絲繩，直徑3~5mm均可。鋼絲繩用繩夾固定，每隔3米左右安裝一個托環，雙向拉繩開關注意事項 1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。 2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。 4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。 雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，以免鋼絲繩垂撓度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂撓度。
4、對于爬坡段皮帶機，應盡量縮短拉繩開關間距，及拉繩長度。
5、接線：拉繩開關出廠時配有長度1.2米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是警示信號，3、4為常閉接點是停機信號。
CLW-R-SX雙向拉繩開關
概述：
