【詳細說明】

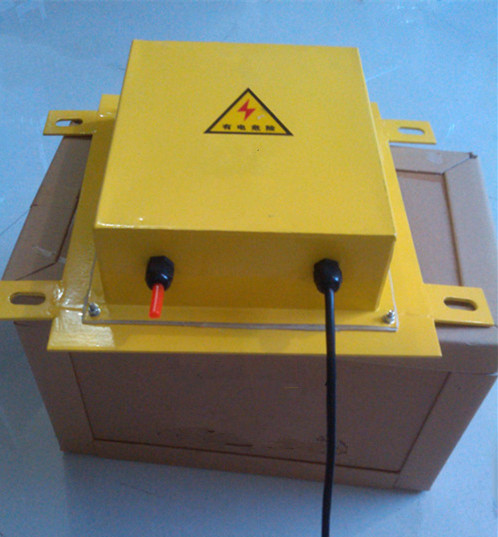

LM-X溜槽阻塞安裝在溜槽側壁上.當溜槽內發生堵塞時.堆積的物料擠壓活動門．井便之偏移而啟動行程開關.發出告警或停機信號.排除故障后．活動門在壓簧作用下自動復位.
LM-X溜槽阻塞、防爆溜槽堵塞開關經EXI防爆，本裝置安裝在溜槽側壁上，當物料在溜槽中形成堵塞狀態時，堆積的物料給溜槽側壁一個壓力，將本裝置的活動門向外推移，當活動門偏移角度等于或大于受控角度時，其控制開關動作，從而發出信號。當故障排除后，活動門在重錘作用下自動復位，溜槽堵塞保護裝置LDK-I適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。，LDM—X型溜槽堵塞檢測器安裝與接線：1. 該機應成對安裝在溜槽相對的兩個側壁上,一般安裝在溜槽底部向上三分之一處,作為輕堵塞信號檢測。底部向上三分之二處作為重堵塞信號檢測。2. 選擇好安裝位置后開一個260mm×260mm方口,然后在開口處上方約100~200mm處溜槽內壁焊接一塊300×80×850（mm）擋板,以防大塊物料落下直接撞擊活動門而發生誤動作。3. 請將隨機配套的彈力橡膠板將開口完全覆蓋,封閉,將彎角件焊接在溜槽內壁上,然后用M12×25螺釘溜槽堵塞檢測裝置與彎角件固定好。4.本裝置引出一條長1.5米左右的電纜線,按其芯線排號接線.1,2為常閉接點；1,3為常開接點。，優選地，所述溜槽保護裝置還包括與所述電感式接近開關電氣相 連的檢測電路。優選地，在所述檢測電路上設有一中間繼電器。本實用新型的另一個目的是提供一種包含溜槽堵塞保護裝置的 溜槽，其中，所述溜槽堵塞保護裝置包括設在溜槽表面的開口，對應 于所述開口且樞接至溜槽表面的擋板，設在所述溜槽表面的電感式接 近開關，設在所述擋板且與所述電感式接近開關對應的金屬感應件， 以及所述溜槽堵塞保護裝置設在溜槽的中上部位置。本實用新型的堵塞保護裝置采用了電感式接近開關，因此可以不 與物料直接接觸，避免了傳統堵料開關因沖擊、震動等原因損壞的情 況，并且，其動作靈敏、不需要長時間運轉，所以使得產品壽命相對 較長。，優選地，所述溜槽保護裝置還包括與所述電感式接近開關電氣相 連的檢測電路。優選地，在所述檢測電路上設有一中間繼電器。本實用新型的另一個目的是提供一種包含溜槽堵塞保護裝置的 溜槽，其中，所述溜槽堵塞保護裝置包括設在溜槽表面的開口，對應 于所述開口且樞接至溜槽表面的擋板，設在所述溜槽表面的電感式接 近開關，設在所述擋板且與所述電感式接近開關對應的金屬感應件， 以及所述溜槽堵塞保護裝置設在溜槽的中上部位置。本實用新型的堵塞保護裝置采用了電感式接近開關，因此可以不 與物料直接接觸，避免了傳統堵料開關因沖擊、震動等原因損壞的情 況，并且，其動作靈敏、不需要長時間運轉，所以使得產品壽命相對 較長。，整機重量3kg,外形尺寸690*320mm
LM-X技術指標:
動作角度5⪚．極阻角度10⪚
接點容量:10A/250V或480V(AC)
殼體防塵.防腐.防雨.
防護等級:IP67
開關個數:1個常開或1個常閉
(可根據用戶需要增加開關個數)
開關可根據用戶需要接成常開或常閉形式
環境溫度:-20--60℃
結構特性:
LM-X來用側壓活動門結構．故障排除后壓簧的推力使活動門自動復位重載微型開關觸點．靈敏度高.作用力只需0.9kg即可觸發開關機內選用進口行程開關.動作靈敏.可靠性高.溜槽堵塞保護裝置采用門式結構彈簧復位.當物料在溜槽中造成堵塞時.堆積的物料給溜槽側壁一個壓力從而將本裝置的活動門向外推移當活動門偏轉一個角度時．其控制開關動作發出警告.振打或停機信號.當堵塞故障排除后．活動門在彈簧的作用下目動復位恢復原狀態.也可遞過地址編碼器發送狀態數據至遠程控制室.
LM-X安裝與接線
(一)安裝方法:
1.在溜槽側壁一適當位置開240×260長方口.然后在開口上方約100~200mm處.溜槽內壁一塊長300mm左右的擋板.以防大塊物料落下直接沖擊活動門發生誤動作.再用隨機所配橡膠板將開口完全覆蓋.封閉.
保護裝置可兩個為一組.安裝于溜槽相對的并且不受物料沖擊的兩個側壁上.高度根據用戶需要而定.一般安裝在溜槽底部向上三分之二高度為宜.
2.LLM-X溜槽堵煤開關裝置也可用四個分兩組使用.一組安裝在溜槽側壁從底算起三分之一相對高度.作為輕度堵塞檢測.用于接振打裝置信號.當溜槽發生堵塞時.振打裝置接收到信號后.便開始振打,另一組安裝底部三分之二處.作為重度堵塞時輸出停機信號.
