產品名稱：ELPP-22D溜槽堵塞檢測裝置
產品型號：ELPP-22D
所屬類別：溜槽堵塞開關 > 溜槽堵塞保護裝置
發布時間：2018-07-07
已獲點擊：177
詳細說明
ELPP-22D溜槽堵塞檢測器是一個長260mm，寬240mm的設備安裝在出料槽壁或溜槽壁用來監測料倉是否通暢，現有技術中用于帶式輸送機上溜槽堵塞開關的傳感器，通常為重力接觸式的 壓力傳感器，該傳感器含有膠板、擋板和行程開關，當溜槽出現堵塞至物料接觸膠板后，膠 板發生位移并推動擋板觸發行程開關發出堵塞信號。這種溜槽堵塞開關傳感器在正常卸料過程如果發生 物料碰撞膠板會造成誤動作，此外，這種溜槽堵塞開關傳感器在在物料沖擊下易損壞，使防堵塞系統失去 檢測功能。，說明一下來電報的價格為防爆的價格若需不防爆的可說明一下價格是不一樣的，LDM-X溜槽堵塞開關主要用途，溜槽堵塞開關，可用于物料運輸系統中，有效排除由于物料的潮解、帶電吸附、結晶等原因造成的堵塞、粘壁、搭拱等故障，可以保證安全生產，提高運輸效率。溜槽堵塞開關廣泛應用在冶金、電力、礦山、化工等行業。LDM-X 型溜槽堵塞保護裝置適用于檢測物料輸送系統中溜槽裝置的堵塞故障。當溜槽內形成物料堵塞時，檢測器將發出報警、振動或停機信號，防止由于物料堵塞溜槽而造成漫料、物料拋灑、設備損壞等惡性事故。LDM-X溜槽堵塞保護裝置與LZF防閉塞裝置配合使用，就可隨時監測和防止溜槽堵塞事故的發生，提高自動化程度。溜槽堵塞開關主要用于帶式輸送機系統轉載環節溜槽、漏斗的安全保護，溜槽堵塞開關用于檢測物料堵塞情況，是輸送機系統必不可少的安全保護裝置。，防爆產品出廠攜帶防爆合格證。

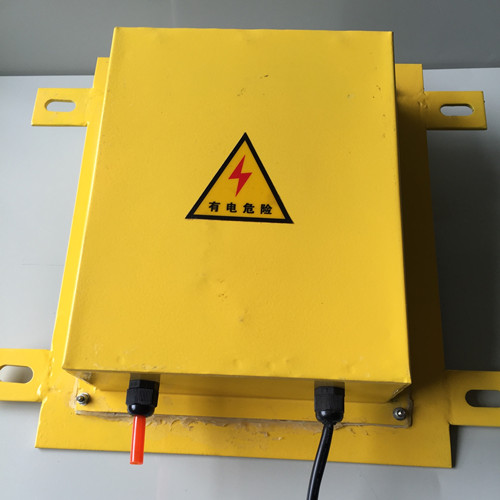

ELPP-22D溜槽堵塞檢測裝置
結構組成：
1、彈力橡膠板 2、活動門門軸 3、門 4、行程開關 5、***磁鐵 6、舌簧開關 7、定位調節栓 8、活動門
防爆堵料開關是輸煤廠落料倉落料部分是否產生堵塞的一種檢測裝置安裝在溜槽相對的兩個側壁上，一般安裝在溜槽底部向上三分之一處，作為輕堵塞信號的檢測。底部向上三分之二處作為重堵塞信號檢測
配置數據：
觸點容量：1組NONC
觸點容量：AC380V/220V/127V
感應面尺寸：260*240mm
防爆等級：Exdi
溜槽堵塞開關型號：
ELPP-22DEX、EX-LDM-X、
LDM-G、KBD5、CCS-1011、
SDS-2、SDS-I、XT-CD20、
HQDM-II、HQDM-I、DS-2、
LDM-G、ELPP-220
我公司專業生產接近開關、霍爾傳感器、磁感應傳感器、行程開關，限位開關、礦用防爆電器和皮帶機保護系統等系列產品，以及工業自動化綜合解決方案。歡迎廣大客戶來電咨詢！
，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，LDM—X型溜槽堵塞檢測器安裝與接線：1. 該機應成對安裝在溜槽相對的兩個側壁上,一般安裝在溜槽底部向上三分之一處,作為輕堵塞信號檢測。底部向上三分之二處作為重堵塞信號檢測。2. 選擇好安裝位置后開一個260mm×260mm方口,然后在開口處上方約100~200mm處溜槽內壁焊接一塊300×80×850（mm）擋板,以防大塊物料落下直接撞擊活動門而發生誤動作。3. 請將隨機配套的彈力橡膠板將開口完全覆蓋,封閉,將彎角件焊接在溜槽內壁上,然后用M12×25螺釘溜槽堵塞檢測裝置與彎角件固定好。4.本裝置引出一條長1.5米左右的電纜線,按其芯線排號接線.1,2為常閉接點；1,3為常開接點。傳真：0537-2228358
