產品名稱：SKWY溜槽堵塞開關安裝指南

產品型號：SKWY

所屬類別：溜槽堵塞開關 > 防堵料開關

SKWY溜槽堵塞開關安裝指南

山東卓信生產和銷售溜槽堵塞檢測器，溜槽堵塞檢測裝置，防爆溜槽堵塞開關，產品質量保證，量大從優。

用途

本裝置廣泛應用于糧食、電力、煤炭、水泥及石化等行業，是料倉溜槽堵塞檢測的理想產品。與振動電機使用可排除堵塞的故障，并可提供報警及停機信號。

技術參數

開關容量：20-450VAC/DC 5A         動作形式：一開一閉

動作角度：5度                    極限角度：10度

復位方式：自動復位                環境溫度：-20℃~+80℃

測量介質：粉狀、顆粒

防護等級：IP67

SKWY溜槽堵塞開關安裝指南

本機選用鋁壓鑄機及不銹鋼外殼，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，確保永不生銹；

采用側壓活動門結構，壓簧的推力可使活動門自動復位；

外形精致，密封性好，作用力只需2Kg即可觸發開關

工作原理

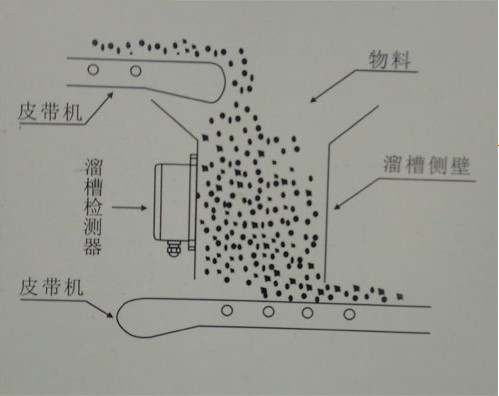

本裝置在料倉溜槽的側壁上安裝，當溜槽內發生堵塞時，堆積的物料擠壓活動門，并使之偏移而觸發內部接近開關并發出告警或停機信號。故障排除后，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，活動門在壓簧作用下自動復位。本機選用鋁壓鑄及不銹鋼外殼，確保永不生銹，此裝置使用半年以后，要進行一次維護檢查，檢查緊固螺釘是否有松動、脫落現象，待擰緊后，再進行使用。同時要在門軸的軸套里涂以潤滑油，并清除積塵。溜槽堵塞保護裝置LDM-X 行業稱呼： LDM-X 溜槽堵塞檢測裝置、 LDM-X 防閉塞裝置、 LDM-X 溜槽堵塞檢測儀、 LDM-X 溜槽堵塞開關、 LDM-X 溜槽堵塞檢測器 ZD系列振打器控制箱的工作過程是當溜槽堵塞時，人工按動控制箱啟動按鈕，使振動電機工作，使溜槽壁產生一定幅度的振動，將粘在溜槽壁上堆積在溜槽內的物料振落到下面的膠帶上，達到防止溜槽閉塞的作用。當溜槽內堵塞的物料被清除后，按下停止按鈕，振動電機停止工作。，IP67防護等級保證征集的良好的密封。內部節點采用接近開關，徹底改變機械式行程開關動作不靈容易卡主的缺點，是自動控制系統必不可少的配套產品。

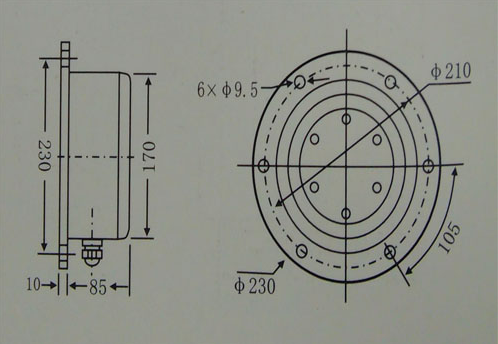

外形尺寸及安裝說明
