產品名稱：堵煤檢測裝置AYDL-200/B

產品型號：AYDL-200/B

所屬類別：溜槽堵塞開關 > 溜槽堵塞保護裝置

發布時間：2019-08-23

已獲點擊：35

詳細說明

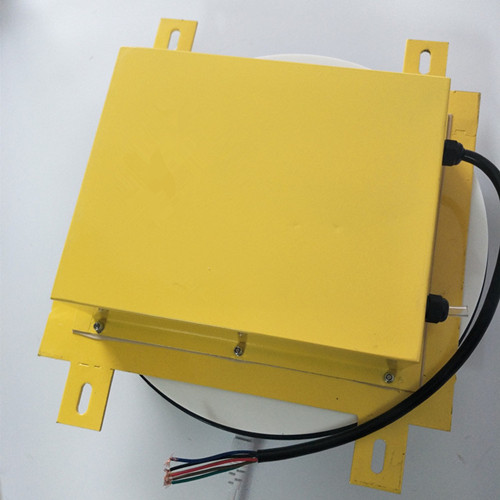

堵煤檢測裝置AYDL-200/B

主要特點：該檢測裝置采用側壓活動門式動作結構，LDM—X型溜槽堵塞檢測器安裝與接線：1. 該機應成對安裝在溜槽相對的兩個側壁上,一般安裝在溜槽底部向上三分之一處,作為輕堵塞信號檢測。底部向上三分之二處作為重堵塞信號檢測。2. 選擇好安裝位置后開一個260mm×260mm方口,然后在開口處上方約100~200mm處溜槽內壁焊接一塊300×80×850（mm）擋板,以防大塊物料落下直接撞擊活動門而發生誤動作。3. 請將隨機配套的彈力橡膠板將開口完全覆蓋,封閉,將彎角件焊接在溜槽內壁上,然后用M12×25螺釘溜槽堵塞檢測裝置與彎角件固定好。4.本裝置引出一條長1.5米左右的電纜線,按其芯線排號接線.1,2為常閉接點；1,3為常開接點。，壓簧使壓門在故障清除后即可復位，背部開門，使接線、安裝及檢測極為方便，采用了高密封的檢測開關，提高防護等級，動作力為5公斤，極限行程為23毫升，本機整體采用噴塑工藝，增加防腐蝕。

產品概述

堵煤檢測裝置AYDL-200B主要用于電廠和煤礦三通料倉堵料和堵煤的檢測。本檢測器采用壓板門式行程開關觸點感應原理，廣泛用于檢測帶式輸送機系統中溜槽是否發生堵塞。如果發生堵塞，本檢測器可通過接入本機的檢測線路發出故障報警信號，帶式輸送機是在廠礦及港口作業中廣泛應用的 一種物料輸送設 備。帶式輸送機系統中兩條輸送機之間通常是通過管狀溜槽連通。在運行中，當溜槽出口因各種原因被堵塞時，物料會很快堵滿整 個溜槽甚至大量溢出。在溜槽的中上部位置安裝堵料保護裝置可以在 堵料事故發生的初期報警，并可自動觸發緊急停機，從而避免大量堵 料造成的輸送帶打滑、驅動電機過載等嚴重后果。通常，溜槽堵塞保護裝置采用電容式壓力傳感器來檢測堵料信 號。該溜槽堵塞開關包括安裝在溜槽側壁上的壓力傳感器，溜槽堵塞開關工作原理為當溜槽內壁受到擠壓時傳感器發生動作，該溜槽堵塞保護裝置向中控室發出報警停機信號。但是，在實際運行過程中，發現這種電容 式壓力傳感器型的溜槽堵塞保護裝置易受外界信號干擾，如物料沖 擊，當物料顆粒較大時易造成誤動作，從而引起設備停機。因此，有必要采用一種安全穩定性高的溜槽堵塞保護裝置，以克 服上述缺陷。實用新型內容本實用新型的目的是提供一種安全穩定性高的溜槽堵塞保護裝置。，立即停止皮帶輸送機，避免因溜槽堵塞引起的輸送系統癱瘓及設備的破壞性事故的發生。

產品特性

靈敏度可調整，檢測板前端的檢測感應度可調范圍可達9.8~14.7N,能檢測小顆粒和塊狀的物料；

板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可；

本檢測器采用側壓活動門結構，現有技術中用于帶式輸送機上溜槽堵塞開關的傳感器，通常為重力接觸式的 壓力傳感器，該傳感器含有膠板、擋板和行程開關，當溜槽出現堵塞至物料接觸膠板后，膠 板發生位移并推動擋板觸發行程開關發出堵塞信號。這種溜槽堵塞開關傳感器在正常卸料過程如果發生 物料碰撞膠板會造成誤動作，此外，這種溜槽堵塞開關傳感器在在物料沖擊下易損壞，使防堵塞系統失去 檢測功能。，故障排除后，壓簧的推力使活動門自動復位；

使用防塵型軸承，可運用于粉塵大的惡劣環境下；

結構簡單，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，安裝便易。

基本參數

型號：AYDL-200B

檢測力度：9.8~14.7N（檢測板前段）

防護等級：IP55

接點：1a+1b

接點容量：250V AC 5A

質量：11kg

復位類型：自動復位

自動復位：雙向動作
