品牌 自營品牌 電動機功率 35KW
外形尺寸 125mm 重量 12kg
應用領域 化學品檢測,地礦,能源,鐵路/船舶/交通,紡織/印染/服裝/皮革

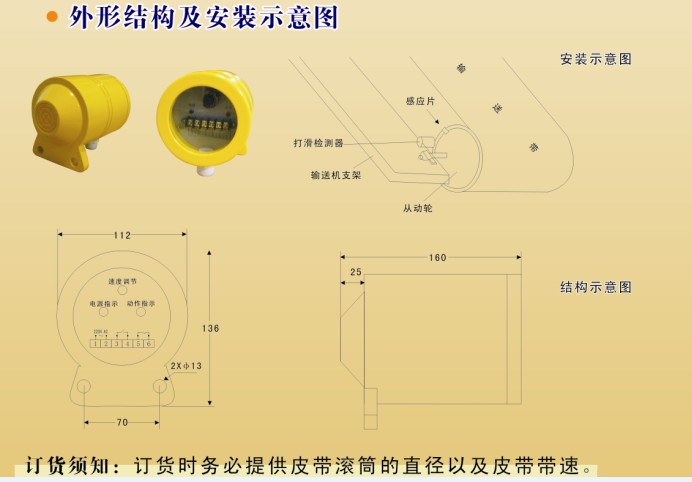

FYDDH-02欠速打滑開關檢測皮帶機尾輪的旋轉速度，開關與尾軸無接觸。當尾軸隨膠帶機運行旋轉時而帶動機身的脈沖盤，脈沖盤旋轉時傳感器的磁感應信號輸入到控制電路中去。經放大，后進行計數，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，其計數值與預置數比較，從而判斷膠帶的速度，即：在達到低于打滑速度是執行電路輸出相應的開關信號，是主機停機。
【詳細說明】
FYDDH-02欠速打滑開關
一、 概述：
FYDDH-02欠速打滑開關是一種經濟、可靠性強、對軸轉速及旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于正常轉速范圍開關輸出開關信號，以供或停機，無運動部件、無磨損、壽命長，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，結構，集中的控制裝置，設定或故障檢修簡單。
二、 FYDDH-02欠速打滑開關技術指標：
1、工作電源：AC200V 頻率 50-60Hz ；
2、溫度范圍：-20 ℃~+70 ℃
3、啟動延時：約10秒鐘
4、檢測距離：從傳感器到感應塊之間距離Sn:15mm
5、觸點容量：240V/ＡＣ ，3A，輸出值一組常開，一組常閉
6、轉 速：20-150轉/分
四、工作原理：
欠速開關時為了檢測皮帶機尾輪的旋轉速度，開關與尾軸無接觸。當尾軸隨膠帶機運行旋轉時而帶動機身的脈沖盤，脈沖盤旋轉時傳感器的磁感應信號輸入到控制電路中去。經放大，后進行計數，其計數值與預置數比較，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，從而判斷膠帶的速度，即：在達到低于打滑速度是執行電路輸出相應的開關信號，是主機停機。
本開關可調整速度值。
