產品名稱：RH60防打滑測速裝置安裝接線圖

產品型號：RH60、RH60-JC

所屬類別：打滑開關 > 打滑檢測裝置

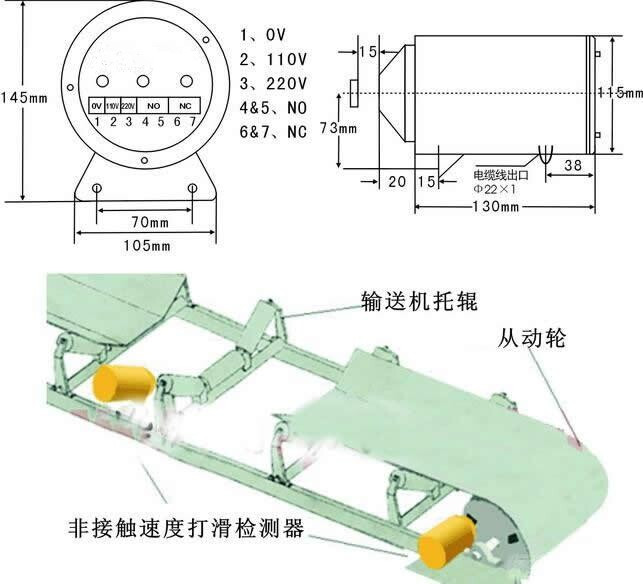

RH60防打滑測速裝置安裝接線圖

RH60防打滑測速裝置技術參數

工作電源電壓：12-36V DC /220V AC

檢測范圍：脈沖:10-500Hz ；轉速：0~3000rpm ；帶速0.1-9.9米

檢測狀態：正常 / 打滑1、打滑2 / 停機 /4-20mA信號

開關與目標距離：5-12mm

開關數量：1組常開+1組常閉 / 1組4-20mA遠傳信號

觸點容量：AC220V 50Hz 5A

輸出延時：0-99秒

延時時間：10秒

防護等級：IP66 有良好的抗震動性，有較好的防水性

RH60防打滑測速裝置結構特點

非接觸接近探測器，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針方向旋轉電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，壽命長、維護費用低兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。

RH60防打滑測速裝置應用范圍

各種旋轉設備

RH60防打滑測速裝置適用于對輸送機帶速進行實時檢測的煤礦行業、電力行業、糧食等行業。

RH60防打滑測速裝置工作原理

RH60防打滑測速裝置是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，以供報警或停機。可對皮帶打滑、欠速、皮帶斷帶等狀態進行檢測，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，外殼采用防水防塵設計可直接安裝在惡劣環境中使用。

可根據不同速度范圍輸出對應的4-20mA模擬量信號。

啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。
